HI-FOG ® GPU Дренчерные установки пожаротушения

HI-FOG ® GPU Дренчерные установки пожаротушения включают трубопровод, который заполнен водой в данной секции от насосной станции до узла управления. В дежурном режиме трубопровод закрыт. При открывании дренчерного узла управления – по сигналу пожарной сигнализации или вручную – вода подается на все оросители данной секции. Дренчерные секции используются для тушения пожарной нагрузки класса В, где важно обеспечить тушение пролива горючей жидкости и охлаждение оборудования.

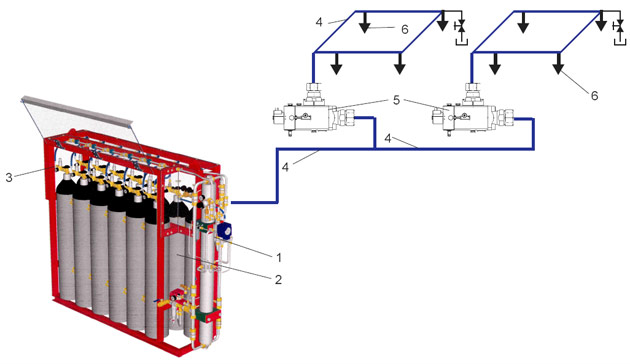

1. Поршневой пневмонасос (GPU);
2. Газовые баллоны; количество зависит от масштаба установки;
3. Запорно-пусковые устройства на газовых баллонах;
4. Трубопровод из нержавеющей стали;
5. Дренчерные узлы управления;
6. Дренчерные оросители.

В установке HI-FOG ® GPU могут использоваться газовые баллоны c давлением от 150 до 200 бар (при 15ºС). Характеристики применяемых баллонов должны оговариваться при заказе до стадии изготовления оборудования установки.

Установки HI-FOG ® GPU проектируются таким образом, чтобы падение давления по длине трубопровода от насосной установки до диктующего оросителя не превышало 15 атм. Гидравлический расчет производится по методу Дарси-Вейсбаха в соответствии со стандартом NFPA 750.
